FC300系列變頻器自由PID控制功能

* 來源: * 作者: admin * 發表時間: 2021-01-28 13:21:27 * 瀏覽: 118

一、概述

       丹佛斯FC300系列變頻器具有響應時間快、功能強大等特點，其自由PID控制功能（轉速前饋+跳舞輪PID微調），應用在線纜、印染等行業，可以實現快速響應的速度同步控制。

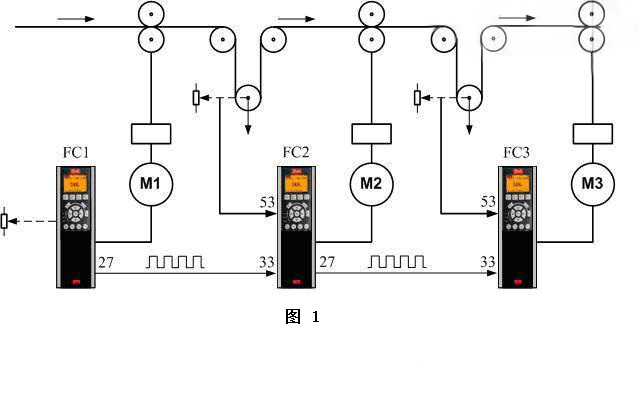

二、系統結構





       F1工作在開環狀態下，其速度輸出送往后段作為擴展PID控制的前饋輸入，可采用脈沖方式或者模擬量方式。后段變頻器同時要引入此驅動器前側的跳舞輪處電位器反饋信號。理想狀態是在跳舞輪處于最佳位置時，電位器位于5V位置。

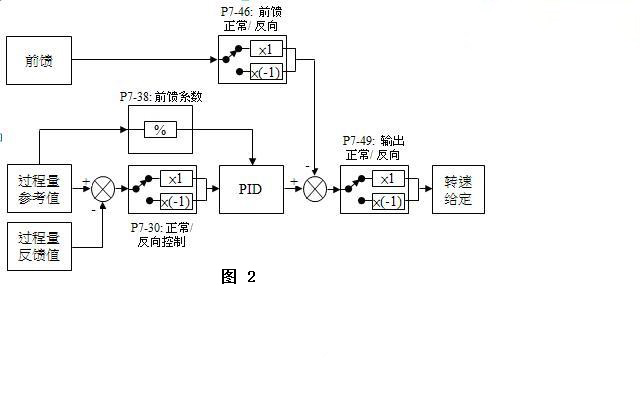

三、自由PID控制功能





四、參數設置



參數號碼

參數名稱

出廠值（代碼）

設定值（代碼）

1-00

控制方式選擇

【0】開環速度控制

【7】擴展PID速度開環

1-01

電機控制原理

【1】VVC+

【1】VVC+

3-03

最大參考值

50 Hz

50 Hz

3-10

預置參考值

0.00%

50%

3-15

參考值來源1

【1】模擬輸入端53

【0】無功能

3-16

參考值來源2

【20】數字電位計

【0】無功能

3-17

參考值來源3

【11】本地總線參考值

【0】無功能

5-55

端子 33 低頻

100 Hz

0 Hz

5-56

端子 33 高頻

100 Hz

30000 Hz

5-57

33 短參考/反饋低

0

0

5-58

33 短參考/反饋搞

0

1500

7-20

過程CL反饋1的源

【0】無功能

【1】模擬輸入53

7-31

防積分飽和

ON

ON

7-32

PID起始速度

0

根據實際情況設置

7-45

遠程PID前反饋

【0】無功能

【8】端子33頻率
